在石油、化工、仓储等行业，储罐是存储易燃易爆介质的核心设备，而呼吸阀与阻火器则是守护储罐安全、防范爆炸风险的两道关键防线。本周科技活动周，带大家读懂这两款安全附件的核心知识，筑牢安全生产防线。

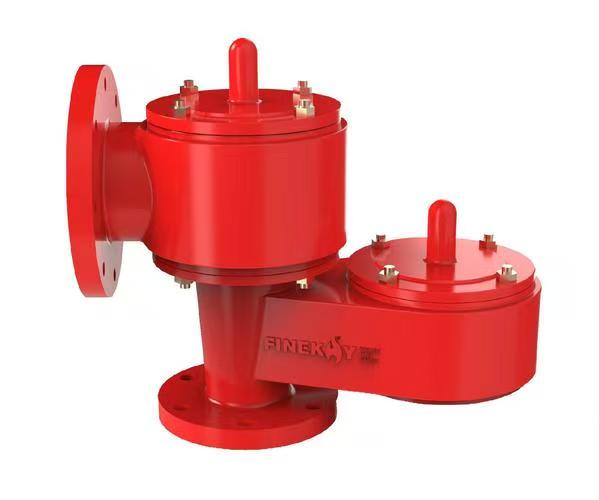

呼吸阀：储罐的 “压力平衡管家”
呼吸阀是安装于固定顶储罐罐顶的安全附件，由压力阀和真空阀组成，能自动调节储罐内外压力平衡，减少介质挥发损耗，同时防止储罐因超压或真空塌陷受损的装置。
基本特征
1、双向通气：罐内压力过高时自动排气，压力过低时自动吸气，维持压力稳定。
2、密封节能：正常压力状态下保持密闭，大幅降低油品、化工介质的蒸发损耗。
3、安全承压：适配储罐设计压力，避免超压鼓胀、真空凹陷等结构损坏。
4、材质耐用：多采用碳钢、不锈钢材质，适配酸碱、油气等腐蚀环境。
1、按结构形式
•机械呼吸阀：依靠阀盘重量控制启闭，结构简单、维护便捷，应用最广泛。
•液压呼吸阀：利用液体密封原理，低温环境不易冻结，适配严寒地区。
•阻火呼吸阀：集成呼吸阀与阻火器功能，兼具压力调节与防火阻火作用。
2、按适用温度
•普通型：适用温度 - 20℃~60℃，常规环境储罐使用。
•全天候型：带加热或防冻结构，适配 - 40℃~80℃极端温度场景。04
按时校验的必要性
呼吸阀长期运行易出现阀盘卡涩、密封垫片老化、杂质堵塞等问题，导致压力调节失效：
• 超压无法排气：储罐鼓胀变形，甚至开裂泄漏，引发易燃易爆介质挥发风险。
• 真空无法吸气：储罐塌陷损坏，介质倒吸，诱发设备故障与安全事故。
密封失效：介质挥发损耗加剧，不仅造成经济损失，还会增加 VOCs 排放与火灾隐患。05
法律法规管理规定
1. GB 50160-2008（2018 版）《石油化工企业设计防火标准》：甲 b、乙类液体必须设置呼吸阀阻火器；每年至少检查 1 次，每两年至少校验 1 次。
2. SY/T 0511.1-2010《石油储罐附件 第 1 部分：呼吸阀》：明确呼吸阀的设计、制造、试验与检验要求，使用者需建立台账，记录校验、维护记录。
3. TSG 21-2016《固定式压力容器安全技术监察规程》：储罐呼吸阀作为安全附件，需定期校验，校验周期不超过 1 年，校验报告留存备查。

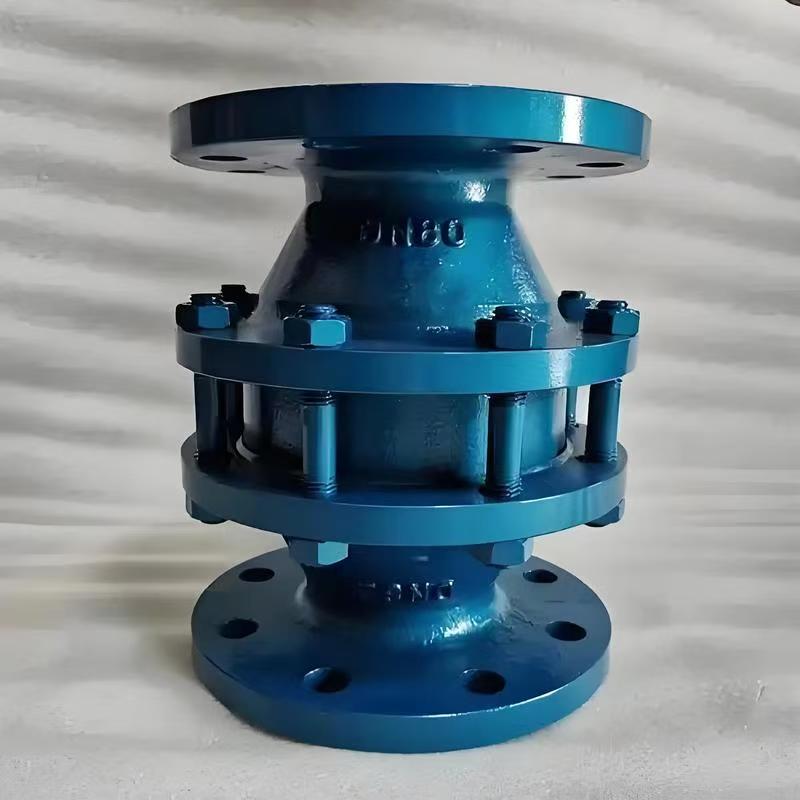

阻火器：储罐的 “火焰阻断屏障”
阻火器是安装在储罐呼吸阀出口、易燃易爆气体管道上的安全装置，通过内部金属阻火芯的传热淬熄效应，阻止外部火焰蔓延进入储罐或管道，防范回火爆炸风险。
基本特征
1. 阻火高效：可阻断亚音速爆燃、超音速爆轰火焰，适配不同高危介质场景。
2. 通气无阻：允许气体正常流通，不影响储罐呼吸、介质排放等正常工况。
3. 耐烧防腐：阻火芯采用铜、铝等高热容金属，耐高温、耐腐蚀，可承受持续燃烧考验。
4. 安装灵活：适配管端、管道等多种安装位置，结构紧凑、维护方便。
1. 按阻火性能（GB 5908-2024）
• 阻爆燃型：阻止≤340m/s 亚音速火焰，适配储罐呼吸阀、常规油气管道。
• 阻爆轰型：阻止 > 340m/s 超音速火焰，适配氢气、乙炔等高危介质及长距离管道。
• 耐烧型：可承受≥1 小时持续燃烧无回火，适配储罐顶、加热炉等高温场景。
2. 按安装位置
• 管端型：安装于储罐呼吸口、管道末端，防护外部火焰侵入。
• 管道型：安装于封闭管道系统，阻止火焰沿管道蔓延扩散。
04
按时校验的必要性
阻火器长期使用易出现阻火芯堵塞、腐蚀变形、间隙超标等问题，导致阻火功能失效：
• 堵塞失效：油气、杂质附着阻火芯，气体流通受阻，间接影响储罐压力平衡。
• 间隙超标：阻火芯变形导致间隙过大，火焰无法被淬熄，极易引发储罐回火爆炸。
• 腐蚀损坏：介质腐蚀导致阻火芯破损，失去阻火屏障作用，安全风险急剧上升。
05
法律法规
1. GB 50160-2008（2018 版）《石油化工企业设计防火标准》：甲 B、乙类液体固定顶罐呼吸阀出口必须配套安装阻火器。
2. GB 5908-2024《阻火器》：阻火器需定期检验，每月至少外观检查 1 次，每季度清洗 1 次，每年至少全面校验 1 次。
3. SH/T 3413-2019《石油化工石油气管道阻火器选用、检验及验收标准》：使用者需建立阻火器管理台账，记录安装、校验、维护、更换信息，严禁超期使用。
4. 安全生产法：企业需对安全附件（呼吸阀、阻火器）定期检测、维护，确保正常运行，违者依法处罚。
三、总结：规范管理，守住安全底线
呼吸阀与阻火器是储罐安全的 “黄金搭档”，呼吸阀控压力防变形，阻火器阻火焰防爆炸，二者协同守护易燃易爆介质存储安全。
安全生产无小事，按时校验、规范管理是关键！企业需严格遵守法律法规要求，定期开展检查、校验与维护，杜绝 “带病运行”，从源头防范火灾、爆炸事故发生，为企业高质量发展筑牢安全根基。
